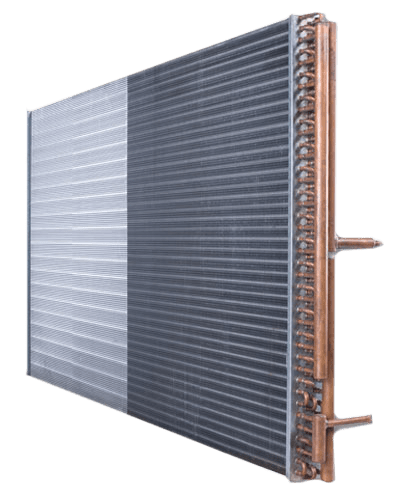

کویل کندانسور

توضیحات

کویل کندانسور :

ساخت انواع کویل کندانسور با لوله ۳/۸ اینچ و ۵/۱۶ اینچ متناسب با دستگاه طراحی شده و نقشه درخواستی کارفرما امکان پذیر است.

ساخت کویل با فین های آلومنیومی و گام های مختلف در انواع ابعاد در فراستک امکان پذیر است. کویل‌های کندانسور تولید شده در فراستک امکان تحمل فشار تا ۶۰۰ PSI را دارا هستند.

ساخت کویل ۳/۸ اینچ و ۵/۱۶ اینچ:

در ساخت این کندانسور‌ها ابتدا طراحی توسط مهندسین و با نرم افزار‌های محاسبه ظرفیت کویل کندانسور صورت می‌پذیرد. پس از اتمام عملیات، محاسبات به همراه مشخصات به واحد نقشه کشی ارجاع داده می‌شود. نقشه توسط تکنسین نقشه کش با استفاده از نرم افزار های CATIA یا SOLIDWORK مدل می‌شود و نقشه تاییده نقشه از مشتری اخذ می‌گردد.

پس از تایید نقشه توسط کارفرما مراحل تولید آغاز می‌گردد. در مرحله اول لوله های مورد نیاز برای ساخت در بخش لوله بری به میزان مورد نیاز بریده می‌شود، همزمان با برش لوله ها پلیت کویل توسط دستگاه CNC لیزر ساخته می‌شود. دستگاه فین پرس نیز عملیات فرمینگ فویل آلومنیوم را انجام می‌دهد و فین های مورد نیاز را تولید می‌کند.

پیس از برش لوله، ساخت پلیت رنگ شده توسط رنگ الکترواستاتیک و تولید فین ها لوله گذاری کویل کندانسور (مبدل فین تیوب هواخنک) آغاز می‌شود. و پس از پایان عملیات به بخش لحیم کاری (اصطلاحا جوشکاری) ارجاع داده می‌شود. جوشکاری کویل با سیم جوش درصد نقره ۵٪ صورت میگیرد و عملیات شستن کویل جهت چربی زدایی صورت میگیرد.

در مرحله آخر کویل تحت فشار ۶۰۰ psi تست با گاز نیتروژن (ازت) قرار می‌گیرد تا در صورت وجود نشتی مشکل کویل برطرف گردد. پس از آن کویل بسته بندی و آماده ارسال می‌گردد.
