چیلر 15 تن نامی مدل ACSL-015-1-R22

توضیحات

چیلر 15 تن اسکرال تک مدار مدل ACSL-015-1-R22 آریا تهویه مجهز به 1 کمپرسور و از نوع تک مدار و با کندانسور هوایی میباشند . چیلر هوا خنک 15 تن تک مدار مناسب تهویه مطبوعساختمان های مسکونی ، اداری ، تجاری میباشد . و آب سرمایش مورد نیاز هواساز ، فن کویل ، هواساز هایژنیک و یا هر مصرف کننده سرمایش دیگری را تامین میکند . با توجه به استفاده از فن های سایلنت و کمپرسور اسکرال چیلر کندانسور هوایی 15 تن تبرید تک مدار در دسته چیلرهای کم صدا قرار می گیرند . و جهت ایجاد ظرفیتهای متفاوت سرمایش میتوان این چیلرها را به صورت مدولار به هم متصل نمود . و چیلر هوا خنک 15 تن تبرید تک مدار ACSL015-1-R22 دارای یک دستگاه کمپرسور اسکرال کوپلند مدل ZR190 و یا اسکرال دانفوس مدل SM185  است . گاز مبرد مورد استفاده در چیلر تراکمی 15 تن تبرید که تقریبا معادل چیلر 42 کیلو وات است ، از نوع گاز R22 میباشد .

چیلر کندانسور هوایی 15 تن از کمپرسور برند کوپلند مدل ZR 190 ساخته میشود . و این کمپرسور HERMETIC است و کمپرسور این مدل چیلر تراکمی 15 تن تبرید از تکنولوژی scroll بهره میبرد . بنابراین این تکنولوژی در مقایسه با مدل های اسکرو و پیستونی از صدا و لرزش کمتری برخوردار است . همچنین در چیلر 15 تن اسکرال یک مدار – R22 می توان از سایر برندهای کمپرسور اسکرال نظیر دانفوس نیز بهره برد . کمپرسورهای اسکرال موجود در ایران غالبا ساخت کارخانه های آمریکا ، تایلند و چین می باشند . پس از سیستم های کنترلی این این کمپرسورها می توان به شیر قطع کننده خط مکش یا VALVE OFF-SUCTIONSHUT ، کنترل دمای سیم پیچ موتور CONTROL TEMP WINDING MOTOR و کنترل جهت چرخش موتور به صورت CONTROL MAIN اشاره نمود .

کندانسور چیلر کندانسور هوایی 15 تن تک مدار :

کندانسور چیلر هوا خنک 15 تن اسکرال تک مدار – R22 آریا تهویه از 2 عدد فن زیلابگ مدل  ZILABEG-71 و یا فن آکسیال Eurovent-70 و 2 عدد کویل تشکیل شده است .
که با توجه به استفاده در ساختمانها و کاربری های متنوع به گونه ای طراحی گردیده است که به سایه بان نیازمند نبوده و میتواند با حداقل نظافت کارکرد مناسب داشته باشد . ظرفیت کندانسور طراحی شده برای این چیلر باعث شده است . که توانایی کارکرد در تمامی مناطق ایران مانند شهرهای تهران ، اصفهان ، مشهد ، یزد ، تبریز و استان های شمالی کشور و همچنین مناطق گرمسیری مانند قم ، بندرعباس ، شیراز و … را به راحتی دارد .

اواپراتور چیلر 15 تن اسکرال تک مدار :

در چیلر هوا خنک 15 تن تک مدار آریا تهویه مدل ACSL-015-1-R22 از مبدل پوسته و لوله (SHELL &  TUBE) استفاده می گردد . و اواپراتور چیلر تراکمی کندانسور هوایی 15 تن تک مدار به صورتی طراحی میگردند که بتوانند فشارهای بالایی را تحمل نموده و همچنین در برابر خوردگی مقاوم باشند و به طبع عمر مفید بالایی خواهند داشت .

در ساخت اواپراتور چیلر کندانسور هوایی 15 تن تبرید یک مداره از فرز CNC سه محور در تولید تیوپ شیت ها استفاده میشود . که دلیل آن اطمینان از عدم نشت مدار به مدار اواپراتور میباشد . همچنین از اکسپند دارای کنترل گشتاور جهت اکسپند لوله های مس به تیوپ شیت استفاده می‌گردد . در داخل لوله مسی مبدل ها از نوار ستاره ای آلومینیومی و بافل از خانوده PP و یا تفلون با دوام استفاده میشود . پوشش مبدل با دو لایه رنگ اپوکسی و پس از آن با عایق ضخیم پوشانده میشود . در انتهای تولید مبدل تحت فشار 500psi ازت به مدت 2 روز تست میشود .

تابلو برق چیلر 15 تن تک مدار :

تابلو برقهای چیلر هوا خنک 15 تن اسکرال یک مدار – R22 جهت جلوگیری از ورود گرد و غبار و تابش مستقیم نور آفتاب دارای دو درب مجزا میباشند . در تولید این تابلو برقها از تجهیزاتی با برند های شناخته شده و با کیفیت دنیا مانند SCHNEIDER  ، L.S ، HYUNDAI  یا فانال استفاده می گردد . و همچنین این امکان وجود دارد که در صورت در خواست مشتریان محترم از دیگر برند های استاندارد و بنام استفاده نمود .
شرکت آریا تهویه با طراحی و تولید بردهای PLC مدار فرمان چیلر ها علاوه بر کنترل و فرمان چیلر میتوان مانیتورینگ تمامی دماهای مورد نیاز جهت تنظیم و بررسی صحت عملکرد داشت . و چیلر مانند دمای گاز برگشتی ، دمای کندانس ، دمای آب رفت و برگشت به اواپراتور را فراهم نموده است .
با کمک این اطلاعات می توان برنامه ریزی های لازم جهت تنظیم دقیق و یا جلوگیری از وارد آمدن صدمه به دستگاه به دلیل بهره برداری نامناسب را انجام داد . از تجهیزات مورد استفاده در تابلو برق ها میتوان به موارد زیر اشاره نمود .
کلید حرارتی ، کنترل فاز ، سنسور گاز برگشتی (جهت اطمینان از عملکرد بهینه اواپراتور بر روی خط برگشتی گاز مبرد از کمپرسور ) ، سنسور دمای هوای آزاد ( جهت کنترل دمای هوای آزاد ورودی به کندانسور چیلر ) ، سنسور آنتی فریز ( Anti Freeze ) و فشار سنج های گاز و آب .
در جدول زیر سایز کابل مورد نیاز جهت چیلر اسکرال هواخنک تک مدار 15 تن تبرید معادل چیلر تراکمی کنذانسور هوایی 42.4 کیلو وات سرمایشی برای فاصله 100 متر و دمای 35 درجه پیشنهاد گردیده است . که باید با توجه به شرایط محیط و نوع کابل مورد استفاده به طور دقیق محاسبه گردد . برای اطلاعات بیشتر می‌توانید به دفترچه نصب چیلر مراجعه فرمایید.

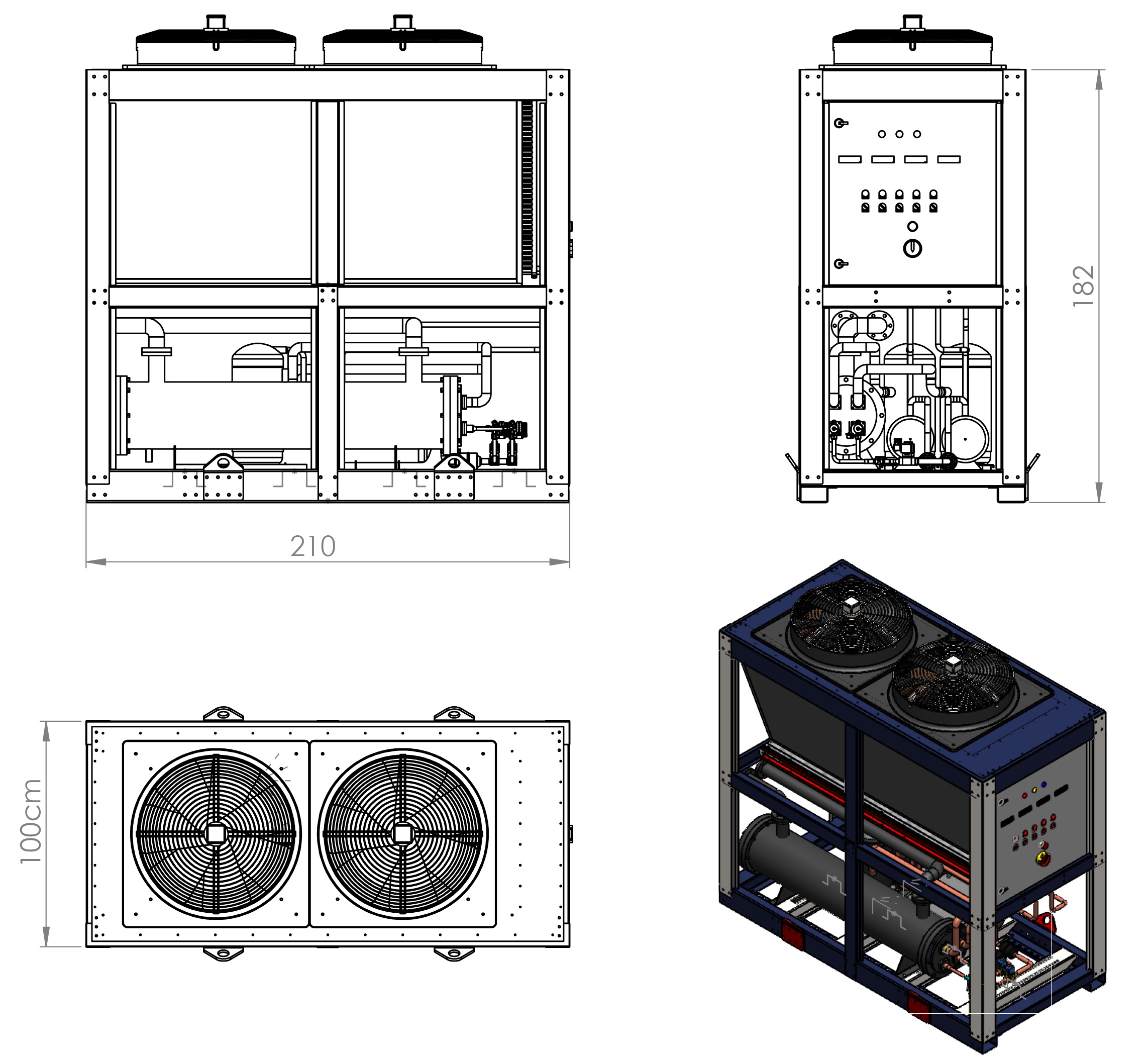

ابعاد – وزن چیلر 15 تن اسکرال تک مدار :

چیلر های ASCL شرکت آریا تهویه به صورت کامپکت و کم وزن طراحی شده اند تا در مناطق مسکونی و مکان هایی که کمبود فضا دارند کاربردی باشند.

طول: 2100 میلیمتر

عرض: 1000 میلیمتر

ارتفاع: 1820 میلیمتر

وزن: 520کیلوگرم
