چیلر80تن نامی اسکرو معادل52.2 تن واقعی:

چیلر ۸۰ تن نامی معادل 52 تن واقعی دارای یک دستگاه کمپرسور CSH7563-80 بیتزر یا مدل مشابه از برندهای HANBELL–FRASCOLD–SRMtec_REFCOMP است. بدیهی است در شرایط مختلف ظرفیت دستگاه متغیر است و در دمای محیط گرمتر و دمای اواپراتور پایین تر ظرفیت کمتر و در دمای محیط خنک تر و دمای اواپراتور بالاتر ظرفیت بیشتری ارائه می دهد. این چیلر ها بیشتر به صورت ذوج استفاده میشود و با مدل مشابه خود ماژول می شوند. همچنین لازم به ذکر است که چیلر اسکرو تکمدار HERCULES دارای 4 مرحله کنترل ظرفیت نیز است.

کنترل ظرفیت: ۴ مرحله

مدار: تک مدار

ظرفیت سرمایشی:52.2 تن معادل 183.9 کیلو وات

کمپرسور چیلر:

کمپرسور در نظر گرفته شده برای این دستگاه از نوع اسکرو است و از بین مدل های Bitzer CSH7563-80 ,SRMtec RS3-H080 , Hanbell RC2-230B یا برند های مشابه و بین المللی دیگر از قبیل REFCOMP یا FRASCOLD استفاده میگردد که گزینه اول در انتخاب کمپرسور برند بیتزر است.

ضریب عملکرد کمپرسور : 2.96

مقدار جابه جایی گاز : 227m3/h

تعداد کمپرسور : یک دستگاه

تکنولوژی عملکرد کمپرسور : اسکرو

–

کندانسور چیلر:

کندانسور از نوع هواخنک و از لوله های مسی با سایز 3/8 اینچ داخل شیار دار و فین های آلومینیومی دارای موج های سینوسی و لبه های کنگره ای که باعث افزایش ضریب انتقال حرارت میگردند ساخته می شوند. میزان ظرفیت کندانسور با توجه به نرم افزار های معتبر و بین المللی و با درنظر گرفتن شرایط گرمسیری طراحی گردیده است.کندانسور طراحی شده دارای4عدد فن با قطر 80 سانتی متر است. این فن ها عمدتا از برندهای مطرح مانند زیلابگ، روزنبرگ، ای بی ام و فن های باکیفیت است.

جمع هوادهی فن ها : 92000m3/h

تعداد فن ها :4

حجم کندانسور : ۱۴۹Liter

سطح تماس کندانسور : ۹۱۸m2

اواپراتور:

در چیلر 80تن تک مداره هرکول از مبدل پوسته و لوله (SHELL AND TUBE) استفاده می شود. در ساخت اواپراتور از ماشین آلات CNC در تولید تیوپ شیت و درپوش جهت تلرانس های ساخت و افزایش دقت تولید استفاده می‌گردد. تولید درپوش ها به صورت یکپارچه به جهت اطمینان بیشتر صورت می‌گیرد و همچنین از اکسپند دارای کنترل گشتاور جهت اکسپند لوله های مس به تیوپ شیت استفاده می‌گردد. در مبدل ها از ستاره های آلومینیومی و بافل از خانوده PP با دوام استفاده می شود. پوشش لوله اصلی با دولایه رنگ اپوکسی و پس از آن با عایق ضخیم پوشانده می‌شود.

نوع اواپراتور : پوسته و لوله

تعداد مدار : تک مدار

حداقل جریان مورد نیاز آب : ۸.۸L/S

افت فشار اواپراتور : ۷/۹۷ft.wg

ورود وخروج آب : ۸/۴Inch

تابلو برق چیلر:

تابلو برق چیلر80 تن نامی دارای دو درب مجزا و با قطعات اصلی اشنادیر و کنترلر دانفوس مدل MCX061v طراحی گردیده است. در جدول زیر سایز کابل برای فاصله 50 متر و دمای 35 درجه پیشنهاد گردیده است. برای اطلاعات بیشتر می توانید به دفترچه نصب چیلر مراجعه فرمایید.

شرایط برق ورودی : 3/380/50

توان مصرفی : ۷۰KW

مصرف برق در شرایط اعلام شده :118.6A

حداکثر مصرف برق : ۱۶۸A

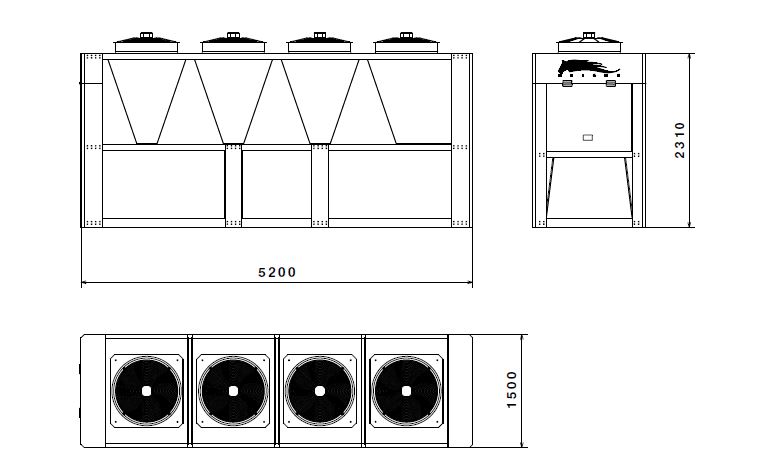

ابعاد و وزن چیلر80تن اسکرو تکمدار:

وزن : ۲۸۰۰kg

ارتفاع فن : ۳۰۰mm

ارتفاع : ۲۶۰۰mm

عرض : ۱۵۰۰mm

طول : ۵۲۰۰mm

در چیلر های هرکول اسکرو با مبرد R22 با توجه به امکان بالا رفتن دمای دیسشارژ کمپرسور از سیستم تزریق مایع (Liquid injeetion ) جهت خنک کاری های روغن وسیم پیچ کمپرسور استفاده می گردد

توضیحات تکمیلی

وزن	2800 کیلوگرم
ابعاد	520 × 150 × 260 سانتیمتر
برند	هیگر

چیلر اسکرو80 تن مدل HERCULES 184011
