چیلر اسکرال107 تن نامی HARMONIA297084Y

توضیحات

چیلرساختمانی ۱۰۷تن نامی اسکرال معادل ۸۴.۳تن واقعی:

چیلر۱۰۷تن مدل HARMONIA۲۹۷۰۸۴ Y دارای۸ عدد کمپرسور ZR۱۶۰ از برند کوپلند است. ظرفیت واقعی معادل۸۴.۳تن تبرید یا ۲۹۶.۸ کیلووات است. چهار  مدار با هشت  کمپرسور به همراه مبدل پوسته ولوله است.

کمپرسور چیلر:

کمپرسور این دستگاه مدل ZR۱۶۰  است که برای متراکم سازی از تکنولوژی SCROLL بهره می‌برد. این کمپرسور HERMETIC است و نسبت به مدل های اسکرو و پیستونی از صدا و لرزش کمتری برخوردار است. همچنین امکان استفاده از کمپرسور مشابه برند دانفوس نیز فراهم است.در حال حاضر کمپرسورهای اسکرال موجود در بازار ایران ساخت کارخانه های آمریکا، تایلند و چین می باشند. ازخصوصیات این کمپرسورها می توان به شیر قطع کننده خط مکش VALVE OFF-SUCTIONSHUT، کنترل دمای سیم پیچ موتور CONTROL TEMP WINDING MOTOR و کنترل جهت چرخش موتور به صورت CONTROL MAIN اشاره نمود.

مبرد سازگار R22-R134a-R407c / روغن: روغن معدنی (POE) / ولتاژ مورد نیاز: 380 ولت / سایز لوله مکش:   3/8 1 اینچ / سایز لوله دهش:  7/8 اینچ / حجم جابه جایی گاز: 36/4 m3/h / بیشترین آمپر مصرفی: 28 آمپر / بیشترین توان مصرفی: 13 اسب بخار

کندانسور چیلر :

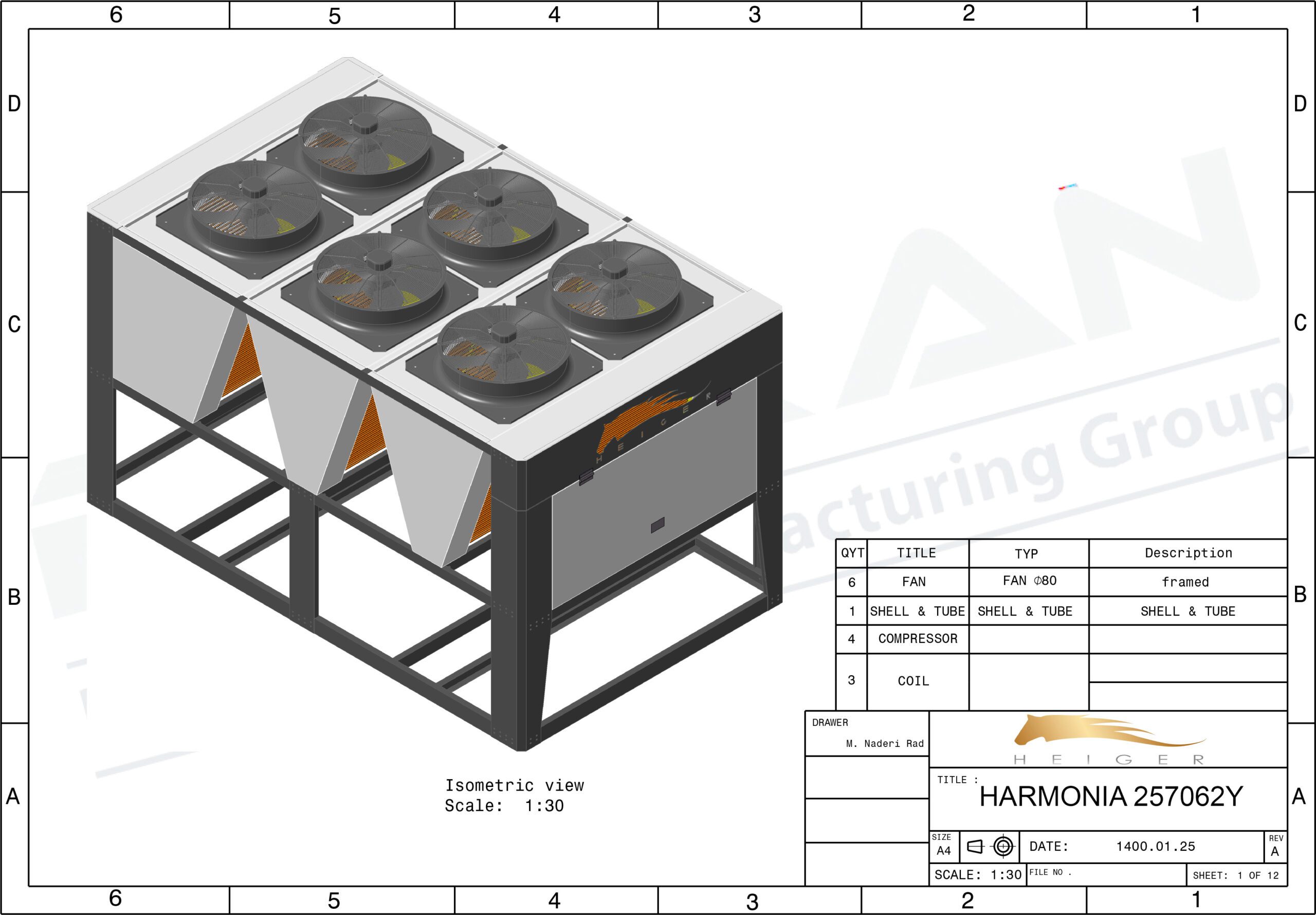

کندانسور چیلر HARMONIA297080Y دارای۶ عدد فن 80 سانتی متر است و طراحی به گونه ای انجام شده است که عمل کندانسور در دمای محیط 40 درجه سانتی گراد با فشار 280psi صورت پذیرد. در همین راستا این چیلر قابلیت کارکرد تا دمای 50 درجه را دارد.

اواپراتور چیلر :

اواپراتور چهار مدار با افت فشار 12.8  ft.wg با جریان 13.5 لیتر بر ثانیه با اتصال سایز 4 اینچ آب به مبدل است.

در این چیلر از اواپراتور SHELL&TUBE استفاده می گردد.

اواپراتور های پوسته ولوله مورد استفاده از کیفیت بسیار بالایی برخوردار است که می توانید مشخصات و خروجی نرم افزار آن را در زمان خرید از شرکت طلب نمایید.

تابلو برق :

تابلو برق این دستگاه به صورت FULL PROTECTION طراحی گردیده است تا قطعات برقی تحت حفاظت کامل کارایی داشته باشند.   سایز کابل برای فاصله 50 متر و دمای 35 درجه، 3*35/16 پیشنهاد گردیده است.  که باید با توجه به شرایط محیط و نوع کابل مورد استفاده دقیق محاسبه گردد. برای اطلاعات بیشتر می‌توانید به دفترچه نصب چیلر مراجعه فرمایید. میزان حداکثر جریان۲۳۱.۴آمپر و میزان جریان مصرف در حالت عادی۱۶۴.۴آمپر است. توان مورد نیار دستگاه۹3.4 کیلووات است.

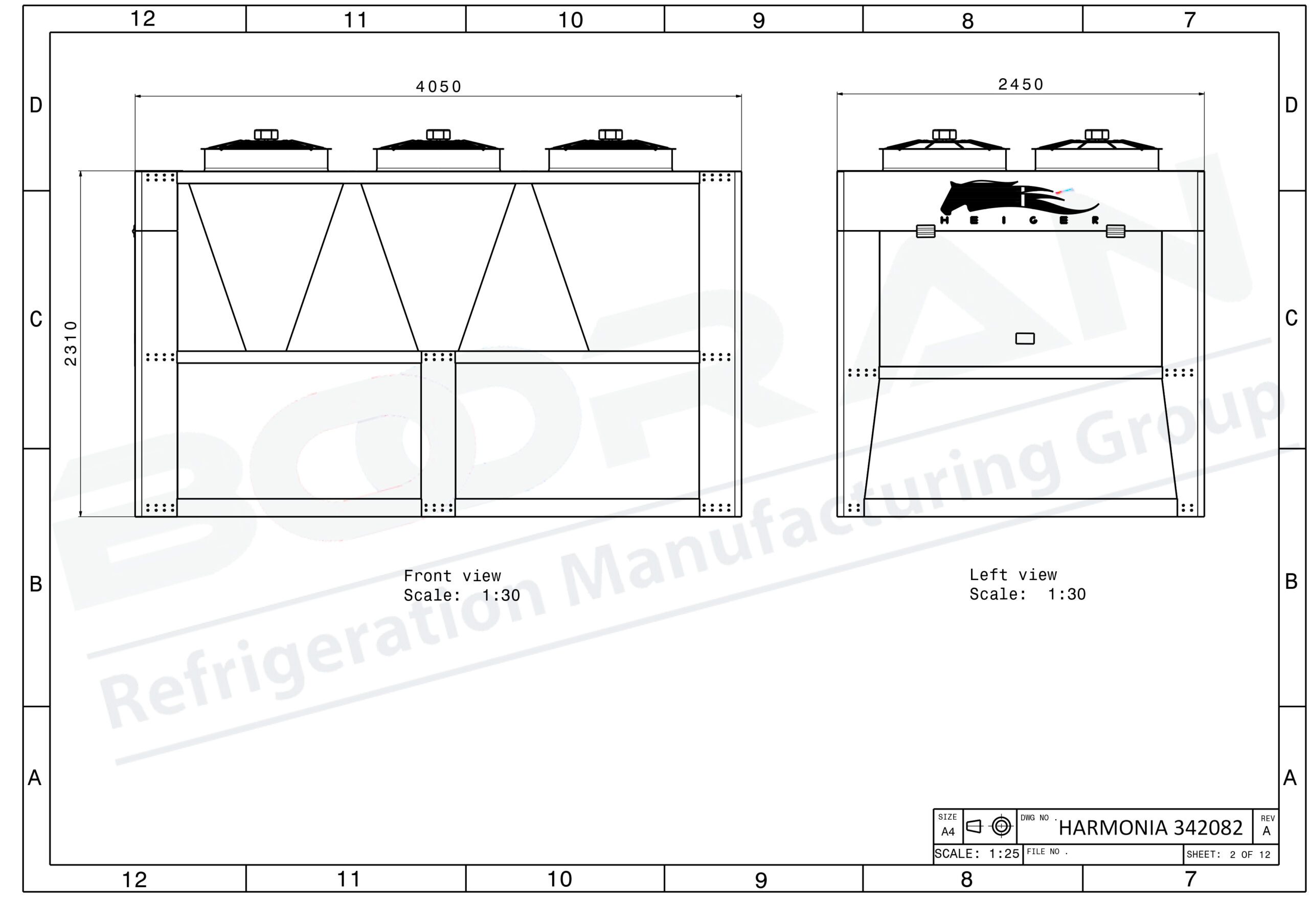

ابعاد و وزن چیلر اسکرال۱۰۷ تن :

ابعاد چیلر۱۰۷  تن هارمونیا با مبرد R407c مطابق با جدول زیر است
