توضیحات

چیلرساختمانی۶۰تن نامی اسکرال معادل۴۸.۵تن واقعی:

چیلر۶۰تن مدل HARMONIA ۱۷۱۰۴۲Y دارای 4 عدد کمپرسور ZR۱۹۰ از برند کوپلند است. ظرفیت واقعی معادل ۴۸.۵ تن تبرید یا ۱۷۰.۸ کیلووات است. دو مدار با چهار کمپرسور به همراه مبدل پوسته ولوله است.

کمپرسور چیلر:

کمپرسور این دستگاه مدل ZR۱۹۰ است که برای متراکم سازی از تکنولوژی SCROLL بهره می‌برد. این کمپرسور HERMETIC است و نسبت به مدل های اسکرو و پیستونی از صدا و لرزش کمتری برخوردار است. همچنین امکان استفاده از کمپرسور مشابه برند دانفوس نیز فراهم است.در حال حاضر کمپرسورهای اسکرال موجود در بازار ایران ساخت کارخانه های آمریکا، تایلند و چین می باشند. ازخصوصیات این کمپرسورها می توان به شیر قطع کننده خط مکش VALVE OFF-SUCTIONSHUT، کنترل دمای سیم پیچ موتور CONTROL TEMP WINDING MOTOR و کنترل جهت چرخش موتور به صورت CONTROL MAIN اشاره نمود.

مبرد سازگار R22-R134a-R407c / روغن: روغن معدنی (POE) / ولتاژ مورد نیاز: 380 ولت / سایز لوله مکش: 3/8 1 اینچ / سایز لوله دهش: 7/8 اینچ / حجم جابه جایی گاز: 43/3 m3/h / بیشترین آمپر مصرفی: 35 آمپر / بیشترین توان مصرفی: 15 اسب بخار

کندانسور چیلر :

کندانسور چیلر HARMONIA۱۷۱۰۴۲Y دارای 4 عدد فن 80 سانتی متر است و طراحی به گونه ای انجام شده است که عمل کندانسور در دمای محیط 40 درجه سانتی گراد با فشار 280psi صورت پذیرد. در همین راستا این چیلر قابلیت کارکرد تا دمای 50 درجه را دارد.

اواپراتور چیلر :

اواپراتور دو مدار با افت فشار 7.3 ft.wg با جریان8.1 لیتر بر ثانیه با اتصال سایز3 اینچ آب به مبدل است.

در این چیلر از اواپراتور SHELL&TUBE استفاده می گردد.

اواپراتور های پوسته ولوله مورد استفاده از کیفیت بسیار بالایی برخوردار است که می توانید مشخصات و خروجی نرم افزار آن را در زمان خرید از شرکت طلب نمایید.

تابلو برق :

تابلو برق این دستگاه به صورت FULL PROTECTION طراحی گردیده است تا قطعات برقی تحت حفاظت کامل کارایی داشته باشند. سایز کابل برای فاصله 50 متر و دمای 35 درجه، 3*35/16 پیشنهاد گردیده است. که باید با توجه به شرایط محیط و نوع کابل مورد استفاده دقیق محاسبه گردد. برای اطلاعات بیشتر می‌توانید به دفترچه نصب چیلر مراجعه فرمایید. میزان حداکثر جریان ۱۵۵.۶ آمپر و میزان جریان مصرف در حالت عادی۱۱۵.۲آمپر است. توان مورد نیار دستگاه ۵۶.۸ کیلووات است.

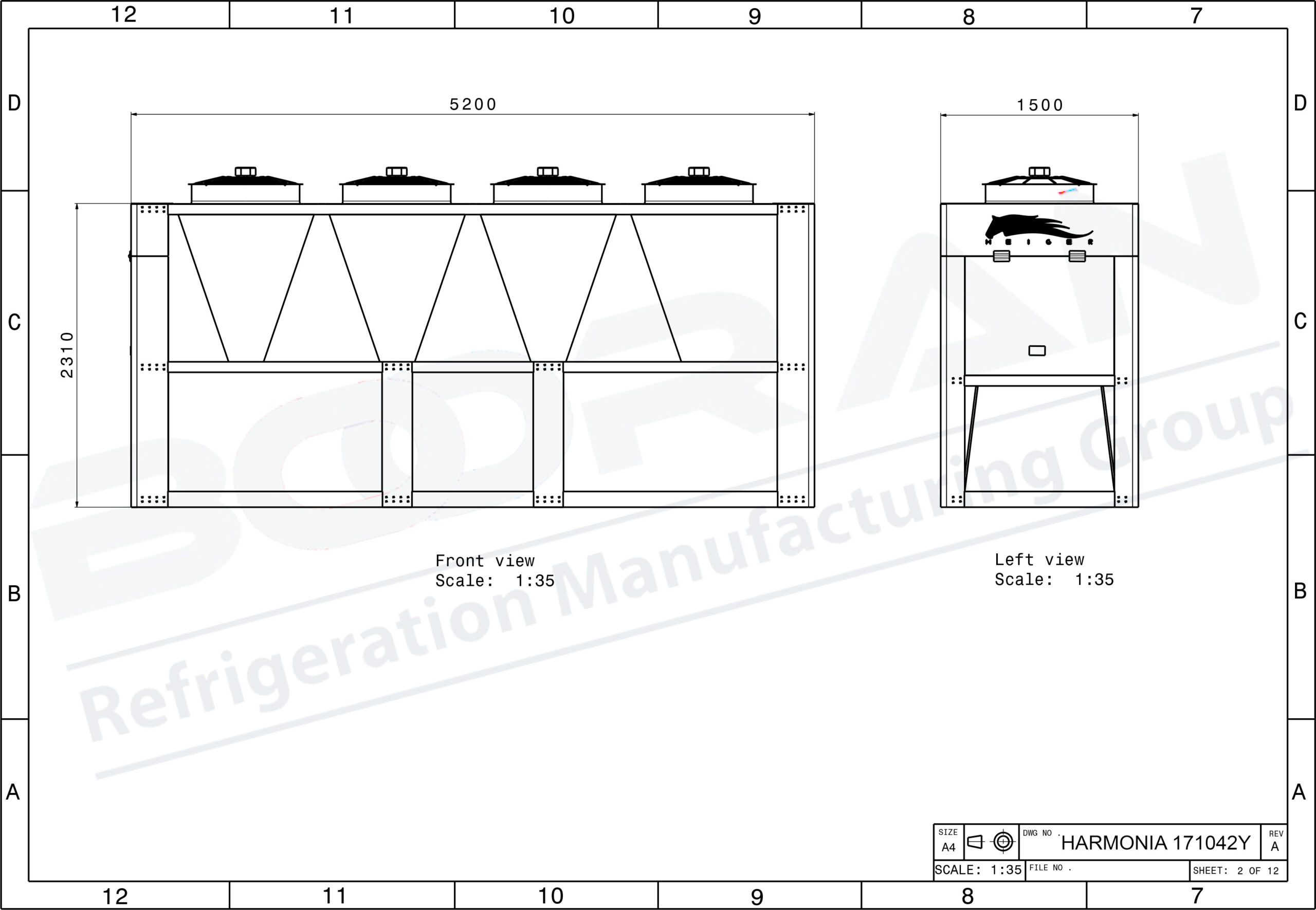

ابعاد و وزن چیلر اسکرال۶۰تن :

ابعاد چیلر ۶۰ تن هارمونیا با مبرد R407c مطابق با جدول زیر است

HARMONIA171042Y- R407c
Model	Length	Width	Height	Fan Height	Weight
Model	mm	mm	mm	mm	kg
171042Y	5200	1500	2600	300	1850

توضیحات تکمیلی

وزن	1850 کیلوگرم
ابعاد	260 × 150 × 520 سانتیمتر

چیلر اسکرال 60 تن نامی HARMONIA 171042Y
