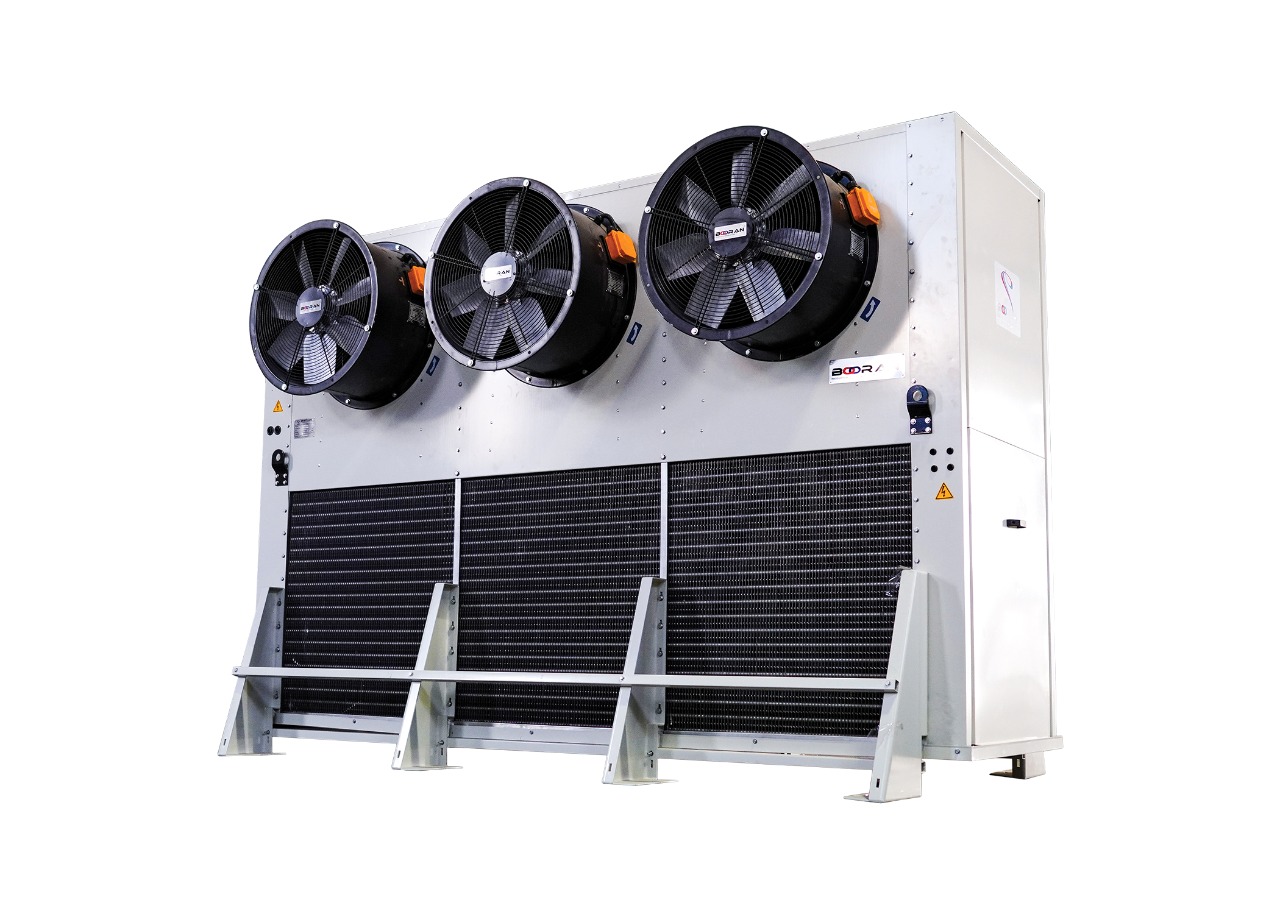

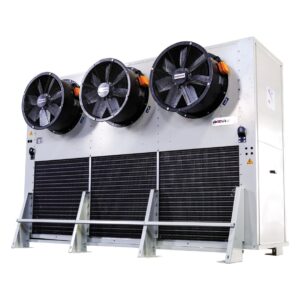

اواپراتور تونل انجماد ECW2127

توضیحات

معرفی اواپراتور ECW2127

اواپراتور ECW2127 مناسب برای سیستم های انجماد سریع است. این اواپراتور دارای پایه های زمینی است و قابلیت تولید به صورت چند مدار را دارد.

این اواپراتور دارای ظرفیت 100.4 کیلووات در اختلاف دمای 7 درجه است. دارای دو عدد فن با قطر 71 سانتی متر سیلندری است.

این اواپراتور طراحی شده بر اساس کمپرسورهای سیلندر پیستونی و اسکرو زیر صفری و تونل انجماد است.

مشخصات فن اواپراتور تونل انجماد:

فن های این دستگاه از نوع آکسیال و 1400 دور در دقیقه است که جهت پرتاب متمرکز و افزایش میزان جریان هوا دارای سیلندر یکسو کننده جریان هوا است. مشخصات فنی فن اواپراتور به شرح زیر است:

اواپراتور ECW2127 دارای دو عدد فن با مشخصات فوق است که در مجموع دارای 50000 متر مکعب بر ساعت هوادهی است.

مشخصات کویل اواپراتور تونل انجماد ECW:

کویل اواپراتور تونل انجماد ECW با فاصله تراکم فین ترکیبی تولید می گردد. در قسمت وروردی هوا به کویل فاصله فین 12 میلی متر و در قسمت خروجی هوا از کویل فاصله فین 8 میلی متر است. این موضوع باعث می شود احتمال یخ زدگی کویل کاهش پیدا کند و انتقال حرارت مبدل بالا رود و راندمان بالاتری داشته باشد.

کویل دستگاه دارای حجم 84.3 لیتر و سطح تبادل 195 متر مربع است.

بدنه اواپراتور ECW2127:

بدنه داخلی اواپراتور آلومینیومی است و در کنار و پشت دستگاه درب جهت نظافت و تعمیرات داخل اواپراتور تعبیه شده است. بدنه خارجی پوشیده شده با ورق گالوانیزه و رنگ الکترو استاتیک است. بخش هر فن نیز توسط جدا کننده جریان هوا مستقل می باشد تا جریان هوای هر فن به صورت اختصاصی باشد و ایجاد جریان گردابه و افت فشار مازاد بر روی فن نداشته باشد.
